CARTE IEEE 1394 FIREWIRE® PCI #F5U502EA - Tarjeta de expansión pci BELKIN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Tarjeta de expansión PCI IEEE 1394 FireWire®
Características técnicas principales	Soporta hasta 400 Mbps de transferencia de datos, 3 puertos FireWire 400 (6 pines)
Uso	Conectar dispositivos FireWire como cámaras digitales, discos duros externos y tarjetas de sonido
Compatibilidades	Compatible con sistemas operativos Windows y Mac OS
Dimensiones aproximadas	Estándar PCI, dimensiones no especificadas
Peso	No especificado
Alimentación eléctrica	Alimentación a través del slot PCI, no se requiere alimentación externa
Funciones principales	Transferencia de datos de alta velocidad, soporte para conexión en cadena de dispositivos
Mantenimiento y limpieza	Limpiar con un paño suave, evitar la humedad
Piezas de repuesto y reparabilidad	Reparabilidad limitada, depende de los componentes internos
Seguridad	Cumplir con las normas de seguridad eléctrica, evitar descargas electrostáticas durante la instalación
Información general útil	Verificar la compatibilidad con la placa base antes de la compra, instalación sencilla en un slot PCI disponible

Preguntas frecuentes - CARTE IEEE 1394 FIREWIRE® PCI #F5U502EA BELKIN

¿Cómo instalar la tarjeta BELKIN IEEE 1394 FireWire PCI?

Para instalar la tarjeta, apague su computadora, abra la carcasa, inserte la tarjeta en una ranura PCI disponible, luego cierre la carcasa y encienda la computadora. El sistema operativo debería detectar automáticamente la tarjeta.

¿Qué sistemas operativos son compatibles con la tarjeta BELKIN IEEE 1394 FireWire PCI?

La tarjeta es compatible con Windows 98, 2000, XP, Vista y 7. Por favor, verifique que tiene los controladores apropiados instalados para su versión de Windows.

¿Qué hacer si la tarjeta no es detectada por mi computadora?

Asegúrese de que la tarjeta esté correctamente insertada en la ranura PCI. También verifique que los controladores estén actualizados. Si el problema persiste, intente probarla en otra computadora.

¿Cómo conectar dispositivos FireWire a la tarjeta?

Utilice un cable FireWire para conectar su dispositivo a uno de los puertos FireWire de la tarjeta. Asegúrese de que el dispositivo esté encendido y sea compatible con la norma FireWire.

¿La tarjeta BELKIN IEEE 1394 FireWire PCI admite dispositivos con alimentación externa?

Sí, la tarjeta admite dispositivos con alimentación externa. Asegúrese de que la alimentación sea correcta y de que el dispositivo esté encendido para un funcionamiento óptimo.

¿Cómo desinstalar la tarjeta si ya no la necesito?

Para desinstalar la tarjeta, apague la computadora, abra la carcasa, retire la tarjeta de la ranura PCI y cierre la carcasa. También puede desinstalar los controladores a través del administrador de dispositivos.

¿Qué hacer si tengo problemas de velocidad de transferencia con la tarjeta?

Verifique que esté utilizando un cable FireWire de buena calidad y que sus dispositivos sean compatibles con las velocidades de transferencia de la tarjeta. Asegúrese también de que los controladores estén actualizados.

MANUAL DE USUARIO CARTE IEEE 1394 FIREWIRE® PCI #F5U502EA BELKIN

Añada 3 puertos FireWire® directamente a su ordinador

ES

Introduccion. 1

Generalidades 2

Characteristicas 2
Especificaciones 2
Contenido del paquete 2
Requisitos minimos recomendados del systema: 2

Instalación del hardware 3

Instalacion del software 9

Instalación del controlador en Windows 98 SE. 8
Instalación del controlador en Windows 2000 11
Instalación del controlador en Windows Me 12

Información 15

Gracias por adquirir la Tarjeta deactualización PCI IEEE-1394 de Belkin. Ahora podráañadir tres puertos FireWire de 400 Mbps a su sistemas operativo Windows® 98 SE, Windows® 2000, o Windows® Me y disfrutar de la velocidad ultrarrápida y de la comodidad plug-and-play de de los dispositivos FireWire.

ES

Characteristicas

• Tres puertos externos IEEE 1394 de 400 Mbps
  Cumple con IEEE 1394a rev.5
• Enchufe de corriente auxiliar interno
• Bueres FIFO IT/AT - 4 k/2 k
• Búferes FIFO IR/AR - 4 k/2 k

Especificaciones

• Cumple con OHCI 1.0
• Compatible con PCI 2.1 y 2.2

Contedio del paquete

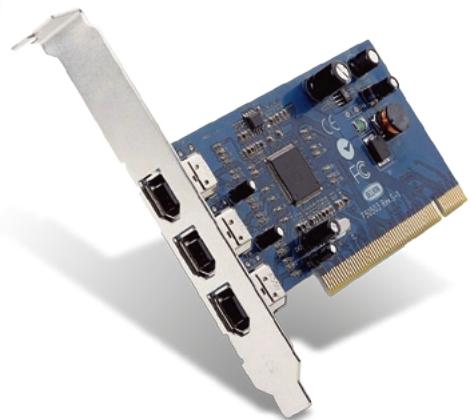

• Tarjeta PCI IEEE 1394 de Belkin
• CD de instalación
• Manual del usuario

Requisitos minimos recomendados del sistema:

• Pentium II 266 Mhz
  32 Megabytes de RAM
• Una ranura PCI disponible compatible con PCI 2.1

• Windows® 98 SE, Windows® 2000, Windows® Me

• Apane su ordinador y desconecte todos los dispositivos y periféricos conectados.

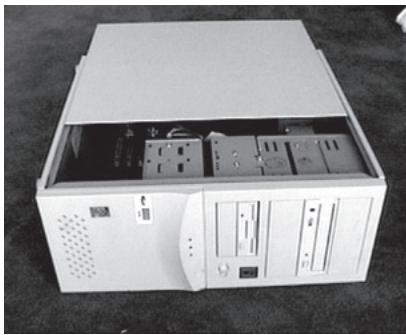

1. Abra la carcasa de su ordinador. Consulte el manual de usuario de su ordinador para más información al respecto. Toquerialquier parte metalica de la carcasa de su ordinador para descargar la electricidad estática y evaporar que su ordinador o la Tarjeta FireWire sufran daños.

ES

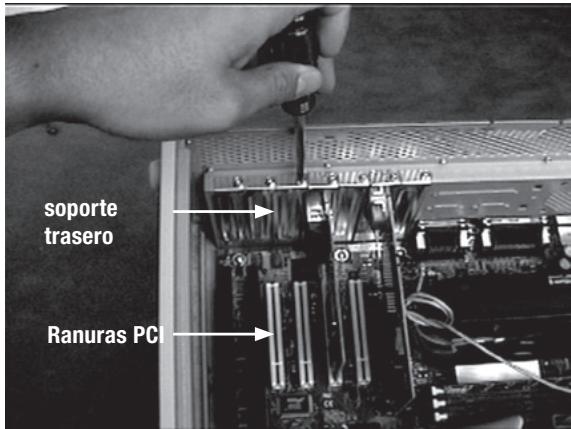

1. Localice las ranuras PCI en la placal base de circuitos de su ordinador. Localice una ranura libre PCI. Extraiga la placal de metal que cubre la ranura trasera que corresponde con la ranura PCI que ha seleccionado. Puede que necessite un destornillador de estrella/Phillips para retiring los tornillos. Consulte la ilustracion?sigue como referencia.

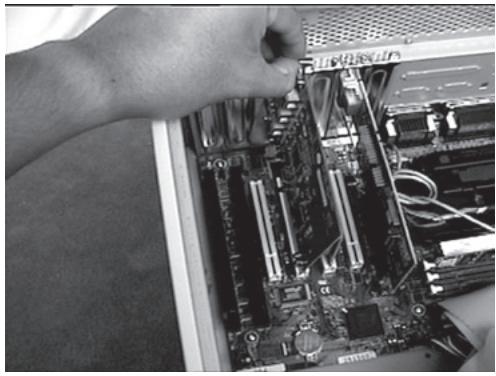

1. Extraiga la Tarjeta de su envoltorio protector antiestálico. Sujétela sólo por el soporte de metal, y no toque los conectores con extremos dorados. Inserte la Tarjeta en la ranura PCI, alineando con cuidado el soporte trasero con la carcasa del ordinador. Asegúrese de que los conectores dorados están insertados Completely en la ranura.

ES

1. Fije la Tarjeta correctamente utilizing el tornillo que sujetaba el soporte trasero.

1. (Optional) Si va a conectar various dispositivos FireWire alimentados a工程技术 del bus a la Tarjeta PCI IEEE 1394 PCI de Belkin, pueda que seanecessary extraer alimentacion auxiliar de la fuente de alimentacion de suordenador. Esto peut realizarse connectando un cable adicular de alimentacion de unidad de disco al conector de alimentacion de la Tarjeta PCI.

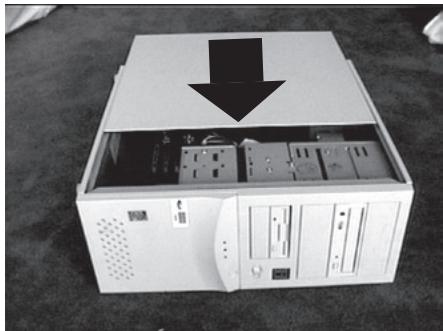

1. Cierre la carcasa del ordinador.

1. Vuela a conectar todos los periféricos a su ordinador, y enciendalo

ES

Instalación del controlador en Windows 98 SE

1. Cuando Windows 98 SE se inicia, se abrira el Asistente para nuevo hardware y reconocerá la Tarjeta PCI IEEE 1394 PCI como un "PCI OHCI compliant IEEE 1394 Host Controller" (Controlador de host IEEE 1394ylvania para OHCI PCI) Hagaclinic en "Next" (Siguiente).

ES

1. Selezione "Search for the best driver for your device (Recommended)" (Buscar el mejor controlador para su dispositivo, recomendado). Haga啉 en "Next" (Siguiente).

1. Quite la selección de todos los recuadros. Hagablick en "Next" (Siguiente).

1. Windowsoculara ahora el controlador correcto en su base de datos de controladores de software. Haga click en "Next" (Siguiente).

1. Es possible que ahora se le Solicite la insertión de su disco de instalación de Windows 98 SE. En tal caso, inserse su CD en launidad de CD-ROM y hagablick en "OK" (Aceptar).

1. Se ha completado la instalación del controlador. Hagablick en "Finish" (Finalizar).

Instalación del controlador en Windows 2000

1. Cuando Windows 2000 se inicia, se abrirá el Asistente para nuevo hardware y reconocerá la Tarjeta PCI IEEE 1394 PCI como un "OHCI compliant IEEE 1394 Host Controller" (Controlador de host IEEE 1394rado para OHCI)

1. Windows instalará automatistically el controlador apropiado y le Solicitará que reinicia su ordinador. Hagaclinic en“Yes”(Si).La instalación se ha completado y la Tarjeta PCI IEEE 1394 estara lista para ser realizadaupon de reiniciar Windows.

Instalación del controlador en Windows Me

1. Cuando Windows Me se inicia, seooterá el Asistente para nuevo hardware y reconcerá la Tarjeta PCI IEEE 1394 PCI como un "PCI OHCI compliant IEEE 1394 Host Controller" (Controlador de host IEEE 1394社会稳定 para PCI OHCI) Seleectione "Automatic search for a better driver (recommended)" (Buscar automatically un controlador mejor, recomendado). Haga click en "Next" (Siguiente).

ES

1. Windows ahoraoculara e instalará ahora el controlador correcto. HagaWhile in "Finish" (Finalizar).

1. Windows instalará automatistically el controlador apropiado y le Solicitará que reinicia su ordinador. Hagaclinic en“Yes”(Si).La instalación se ha completado y la Tarjeta PCI IEEE 1394 estará lista para ser realizadaupon de reiniciar Windows.

ES

ES

Declaración de la FCC (Comisión de通讯icas de EE.UU.)

DECLARACION DE CONFORMIDAD CON LAS NORMATIVAS DE LA FCC SOBRE COMPATIBILIDAD ELECTROMAGNETICA

Nosotros, Belkin Corporation, con seede en 501 West Walnut Street, Compton, CA 90220 (EE.UU), declaramos bajo notrestra sola responsabilidad que el producto:

F5U502/F5U503 al que hace referencia la presente declaración:

Cuple con la sección 15 de las normatas de la FCC. Suutilization está sujeta a las seguides dos conditiones: (1) este dispositivo no debe provocar interferencias nocivas y (2) este dispositivo debeaabetar qualier interferencia recibida, incluidas las interferencias que podan provocar un functionamento no deseado.

Declaración de conformidad con la CE

Nosotros, Belkin Components, declaramos bajo这是我们 sola responsableidad que el producto F5U502/F5U503, que hay见过 referencia la presente declaración, está en conformidad con el Estándar de Emissiones Genericas EN50081-1 y con el Estándar de Inmunidad Genérica EN50082-1 1992.

Garantía de por vida del producto de Belkin Corporation Limited

Belkin Corporation proportiona para el presente produits una garantía de por vida de reparación gratuite, por lo que respects a mano de ora y materiales. En el caso de presentarse un fallo, Belkin decide entre la reparación del itself o la sustitución del producto, en ambos casos sin costes, siempre que se devuelva durante el periodo de garantía y con los gustos de transporte abonados al vendedor autorizado de Belkin en el que se acuiro. Es posible que se solicite una prueba de compra.

Esta garantía perdara su validez en el caso de que el producto haya sido dαιado de forma accidental, por abuso o uso erronea delismo, si el producto ha sido modificado sin la autorizacion por escrito de Belkin, o si algo del numero de series de Belkin ha sido eliminado o deteriorardo.

LA GARANTY Y RESTITUTIONALES LEGALES ESTABLICDAS EXPRESAMENTE EN LE PRESENTE ACUDERNO SUISTITUYEN A TODAS LAS DEMÁS, ORALES O ESCRITAS, EXPRESSAS O IMPLICITAS, BELKIN RECHAZA DE MANERA EXPLICITA TODAS Lemas DEMÁS GARANTIÁS IMPLYCANTIS, INCLUYENDO, SIN LIMITACION, LAS GARANTías DE COMERCIBALIDAD Y DE IDENOMEIDAD PARA UN FIN ESPECITO.

Ningún distribuidor, agente o empleado de Belkin está autorizzato a realizar nunca tipo demericanación, extension o alteración de la presente garantía.

BELKIN NO SERA EN NINGUN CASO RESPONSABLE DES LARIO DAPOS IMPREVISTOS O CONSIGUIENTES RESULTANTES DE UN INCUMPLIMIENTO DE LA GARANTIA, O BAJO NINGUNA OTRA CONDIÇÃO LEGAL, INCLUYENDO, PERO NO EXCLUSIVANTE, LOS BENEFICIOS PERDIDOS, PERIODOS DE INACTIVIDAD, BUENA VOLUNTAD, DANOS DURANTE LA REPROGRAMACION O REPRODUCTION DE CUALQUIRA DE LOS PROGRAMAS O DATOS ALMACENADOS E ON UTILIZADOS CON LOS PRODUCTOS DE BELKIN.
